15. Дублёр кнопки «листик и капелька».
Сегодня поговорим о лайфХаках. Один из лайфХаков — это не перепайка кнопки «листик и капелька», а подпайка дублёра этой кнопки. Поехали разбираться.

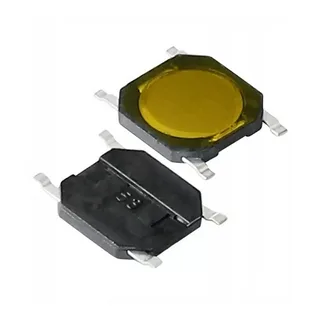

Со временем использования принтера, кондитер (оператор) начинает замечать, что кнопка наличия бумаги -«капелька и листик» начинает срабатывать не с первого раза. То есть, её нужно нажать несколько раз, чтобы принтер начал печатать. Всё дело в том, что на плате принтера используется мембранная кнопка. Принцип этой кнопки в том, что контакты замыкает мембрана. Она прогибается под воздействием нажатия и замыкает контакт, принтер понимает, что нужно печатать. Так вот, иногда, данная мембрана выходит из строя, по-просту говоря, рвётся.

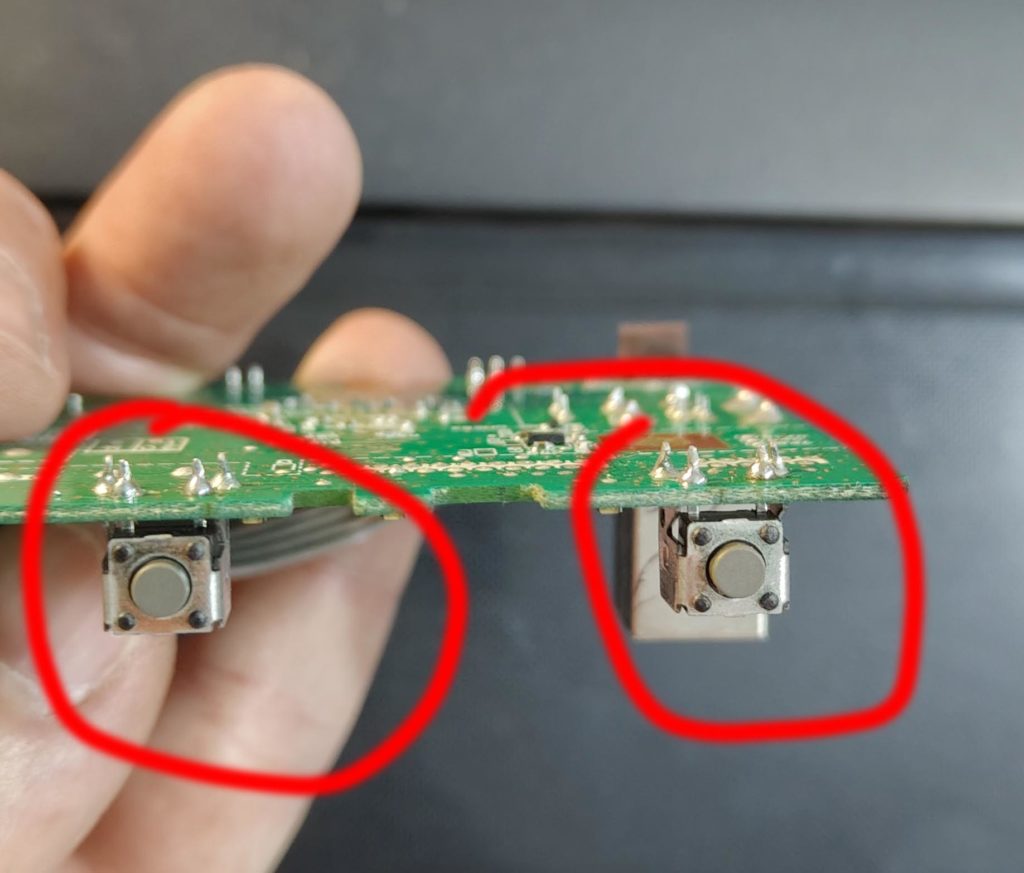

На плате принтера данные кнопки выглядят следующим образом. Они немного отличаются по визуалу от той, что представлена выше, но принцип у них один и тот же.
Теперь давайте к сути! Нужно заменить кнопку, «работающую через раз», но!!! Выпять из платы и впаять новую кнопку — это тот еще квест! Когда мы перепаивали кнопки, мы пользовались паяльным феном и паяльником одновременно. В условиях домашнего ремонта — перепаивать кнопку не очень целесообразно, поэтому, мы предлагаем следующий лайфХак! Мы просто сделаем дублёр этой кнопки другой кнопкой.

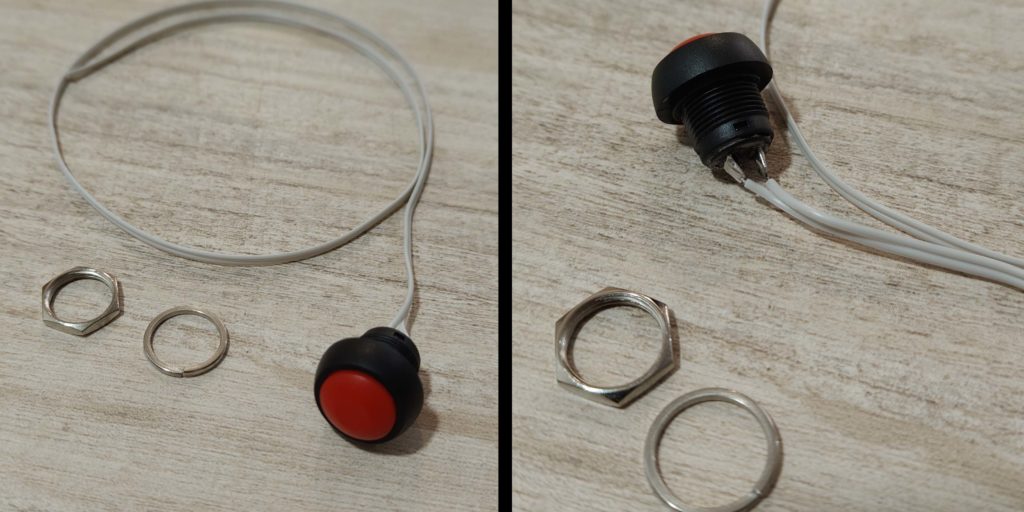

Для этого нам понадобится: паяльник, кнопка без фиксации, кусочек провода, паяльная паста (ну или чем вы любите паять… ))) Из этого всего собираем следующее!

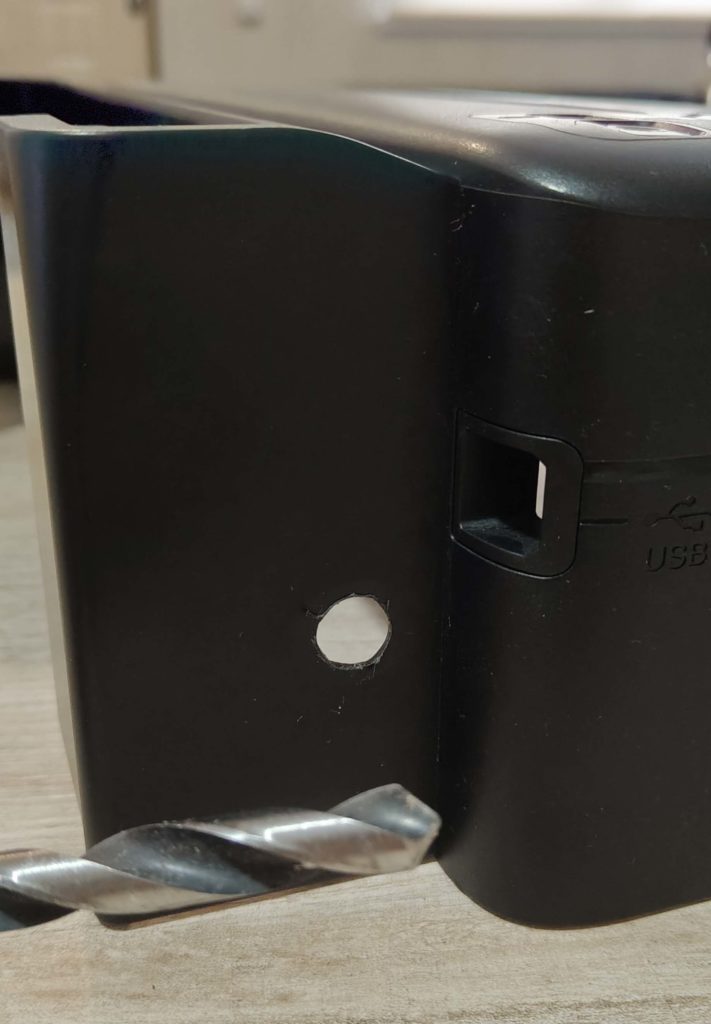

Далее — снимаем крышку принтера. Выбираем место на крышке, учитывая, что кнопка будет торчать в две стороны. Делаем сверлом (в моем случае на 13 мм) отверстие согласно диаметру кнопки.

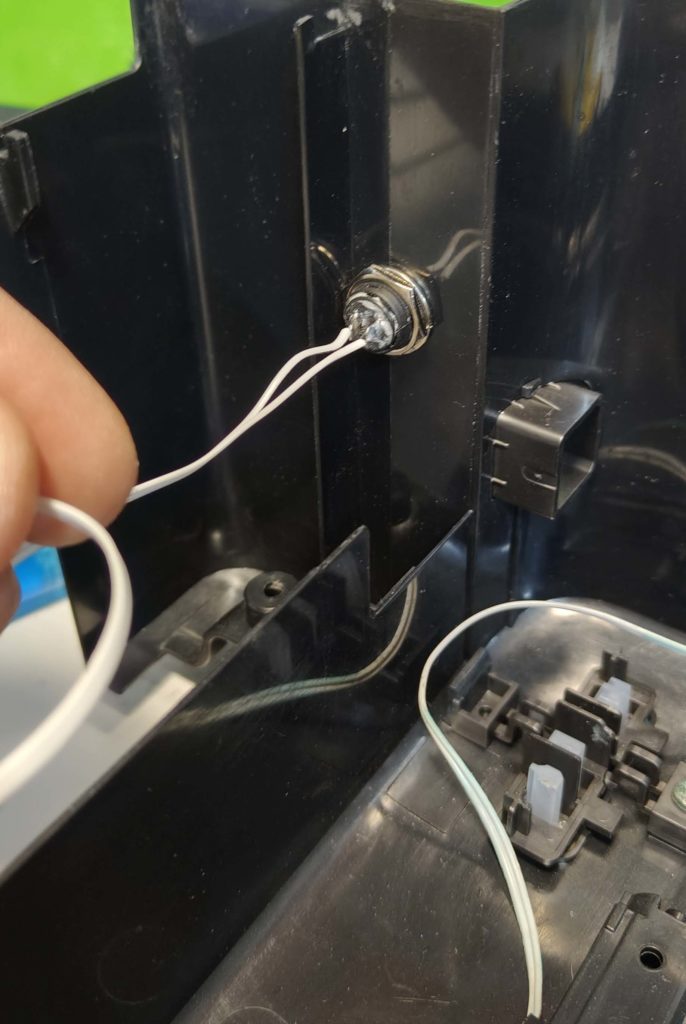

Вставляем кнопку в крышку. Фиксируем гайкой.

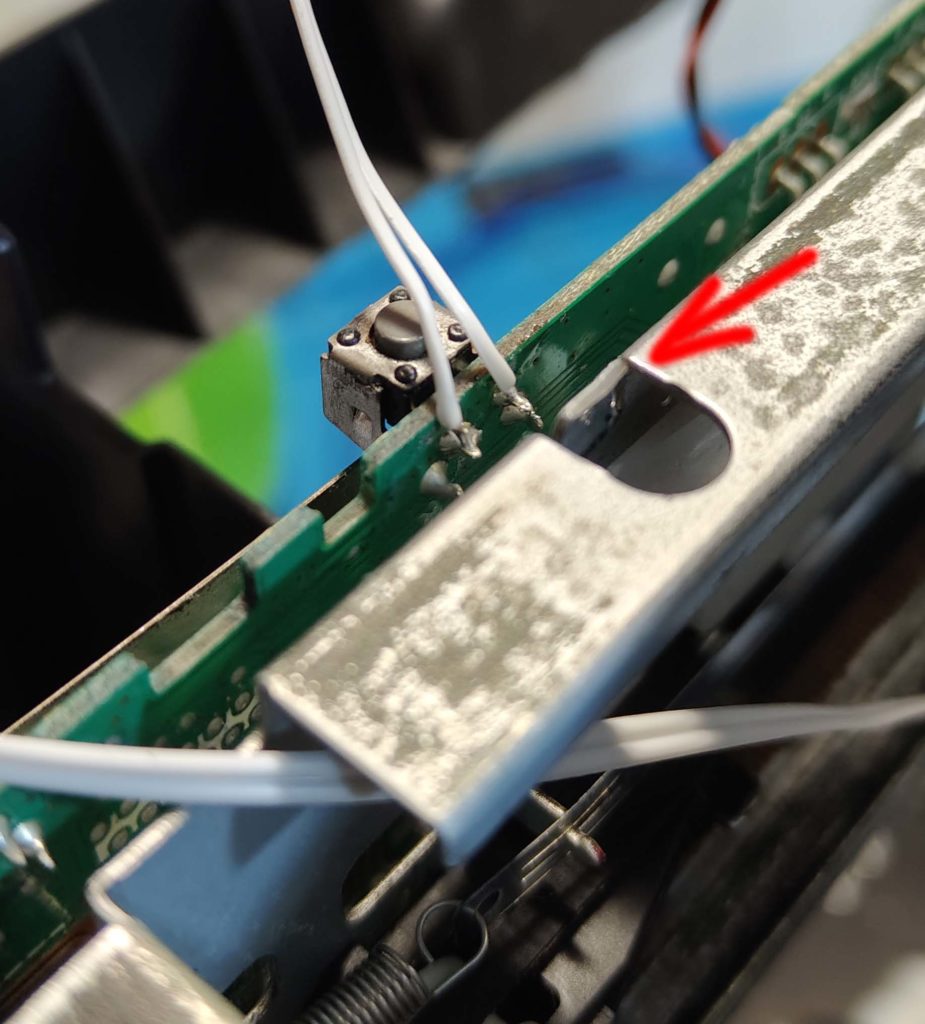

Теперь главное! Паяемся к верхним контактам кнопки. Так же, нам будет мешать выступ рамы. Я его аккуратно подогнул (отметил на фото) тонкогубцами, чтобы не снимать плату.

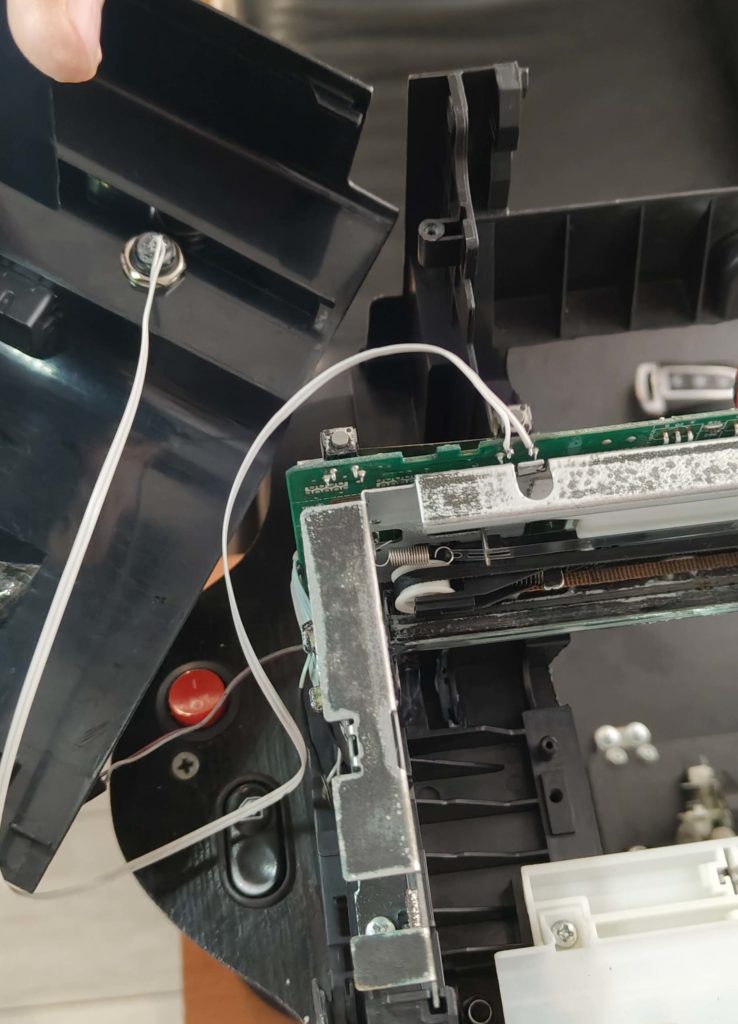

Получаем вот такую конструкцию с кнопкой. Собираем все в обратной последовательности, укладываем провода.
Проверяем нашу доработку, запустив тест дюз с кнопки при включении, радуемся результату.
Вот такой апгрейд! В принципе, более правильным решением будет перепаять кнопку на плате в сервисном центре или у какого-либо профессионала паяльных работ. Однако, как показывает практика, наш вариант с добавлением кнопки-дублёра, не менее жизнеспособный и опробован уже много раз! ))) Как говорится, пользуйтесь!
